皆様、家パチ・家スロ楽しんでますか?
管理人のretoroです。
家スロ用で購入する実機にはすでに後付けボリュームが付いているかと思いますが、自分の備忘録も兼ねてちょっと分かりにくい実機のボリューム取付位置を記載しておきます。
徐々に更新しながら増やしていく予定。
(最終更新:2024/6/27)
目次
【三共・ビスティ】
・6号機筐体(エヴァ魂の共鳴・アクエリオンオールスターズなど)
![](https://pachi007.com/wp-content/uploads/2023/04/p9643_1.jpg)
スピーカー2箇所+ウーハー1箇所
下扉付近に付ける場合はコインシューター下
青コネクタCN3が②、CN4が①、ピンクコネクタが③
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_04979-1024x974.jpg)
上扉付近に付ける場合は液晶裏基板
16ピン・CN4コネクタ 1・2番が③、3・5番が①、4・6番が②
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_04981-1024x974.jpg)
【山佐・セブンリーグ】
・5号機~6号機筐体(ゴッドイーター、ケロット4など)
![](https://pachi007.com/wp-content/uploads/2023/04/p9123_1.jpg)
スピーカー4箇所
液晶裏の基板
26ピン CN11の15・17番が①、11・13番が②
4ピン CN5 1・2番(緑・青)が③、3・4番(緑・赤)が④
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_5061-1024x956.jpg)
【ネット・カルミナ】
・カルミナ筐体(WUG、まほいく など)
![](https://pachi007.com/wp-content/uploads/2023/04/p9352_1.jpg)
スピーカー 4箇所
ウーハー 1箇所
扉裏、上部基板
白の16ピン(CN5) 13・14番が①、11・12番が②
青の30ピン(CN6) 29・30番が③、27・28番が④
2ピン(CN10)が⑤
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_5093-1024x869.jpg)
【サミー・ロデオ・タイヨーエレック・銀座】
・5号機~6号機筐体(ディスクアップ・ツインエンジェルBREAK など)
![](https://pachi007.com/wp-content/uploads/2023/04/p8649_1.jpg)
スピーカー4箇所
液晶裏基板
・黒の14ピン(CN4) 1・3番が①、5・7番が②
・青の2ピン(CN2)が③
・赤の2ピン(CN3)が④
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_5126-855x1024.jpg)
【エキサイト】
・這いよれ!ニャル子さん
![](https://pachi007.com/wp-content/uploads/2023/04/thumb_1.jpg)
スピーカー4箇所
・上スピーカー 液晶裏基板(右側)
白の26ピン(CN4) 13・14番が①、11・12番が②
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_5157-900x1024.jpg)
下スピーカー 扉裏右下スピーカー付近
・白の4ピン
3、4番(赤、青)が③
1、2番(白、緑)が④
![](https://pachi007.com/wp-content/uploads/2023/04/IMG_5161-900x1024.jpg)
【ニューギン】
ネコ耳筐体(初代慶次・ペルソナ4 など)
![](https://pachi007.com/wp-content/uploads/2023/05/thumb_1-1.jpg)
スピーカー4箇所
扉裏下部スピーカー付近基板
・青の4ピン(CN7)1・2番が①、3・4番が③
・赤の4ピン(CN6)1・2番が②、3・4番が④
![](https://pachi007.com/wp-content/uploads/2023/05/IMG_52699-942x1024.jpg)
【アクロス】
・アレックス
![](https://pachi007.com/wp-content/uploads/2023/06/thumb_1-11.jpg)
スピーカー4箇所・ウーハー1箇所
扉裏 上部サブ基板
・白の10ピン 手前から(紫黒)1・2番が①、3・4番が②
(緑黒)5・6番が③、7・8番が④、9・10番がウーハー
![](https://pachi007.com/wp-content/uploads/2023/06/IMG_5995-1024x915.jpg)
【オーイズミ】
・閃乱カグラBURST UP など
![](https://pachi007.com/wp-content/uploads/2024/06/thumb_1.jpg)
スピーカー4箇所・ウーハー1箇所
扉裏 上部サブ基板
・赤の2ピン(CN9)が①
・白の2ピン(CN10)が②
・白の40ピン(CN8)34番が③、36番が④、38番が⑤
(白色の配線3本が音声線)
![](https://pachi007.com/wp-content/uploads/2024/06/IMG_0239-1024x943.jpg)
※下スピーカーは扉下からでも可
・赤の2ピン(CN9)が③
・白の2ピン(CN10)が④
・黒の2ピン(CN11)が⑤
![](https://pachi007.com/wp-content/uploads/2024/06/IMG_0240-1024x630.jpg)
何かの参考になれば幸いです。
いつも参考にさせてもらってます!
zeeg筐体(幼女戦記やカバネリ)のスピーカー配線はわかりやすい場所にあるのでしょうか??
wさんコメントありがとうございます。
ボリューム配線まとまっているので結構分かりやすいですよ!後ほど画像追加しますので少々お待ち頂けると幸いですm(__)m
ありがとうございますm(_ _)m
よろしくお願いします(^^)
Wさんすみません!完全に画像忘れてました…
![](https://pachi007.com/wp-content/uploads/2024/06/IMG_0165.jpg)
取り急ぎ2種。
・普通のリールタイプ(カバネリとか)

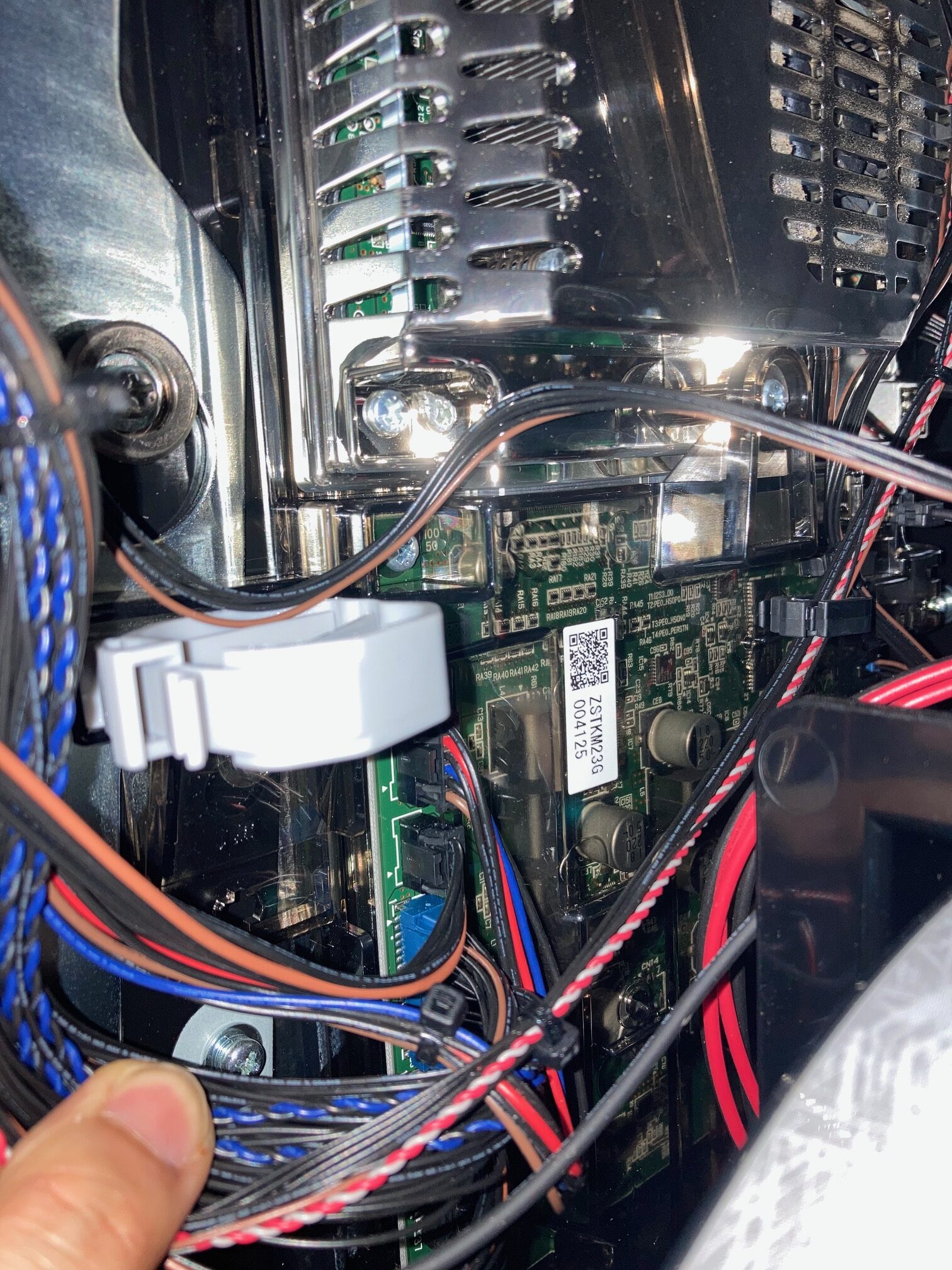

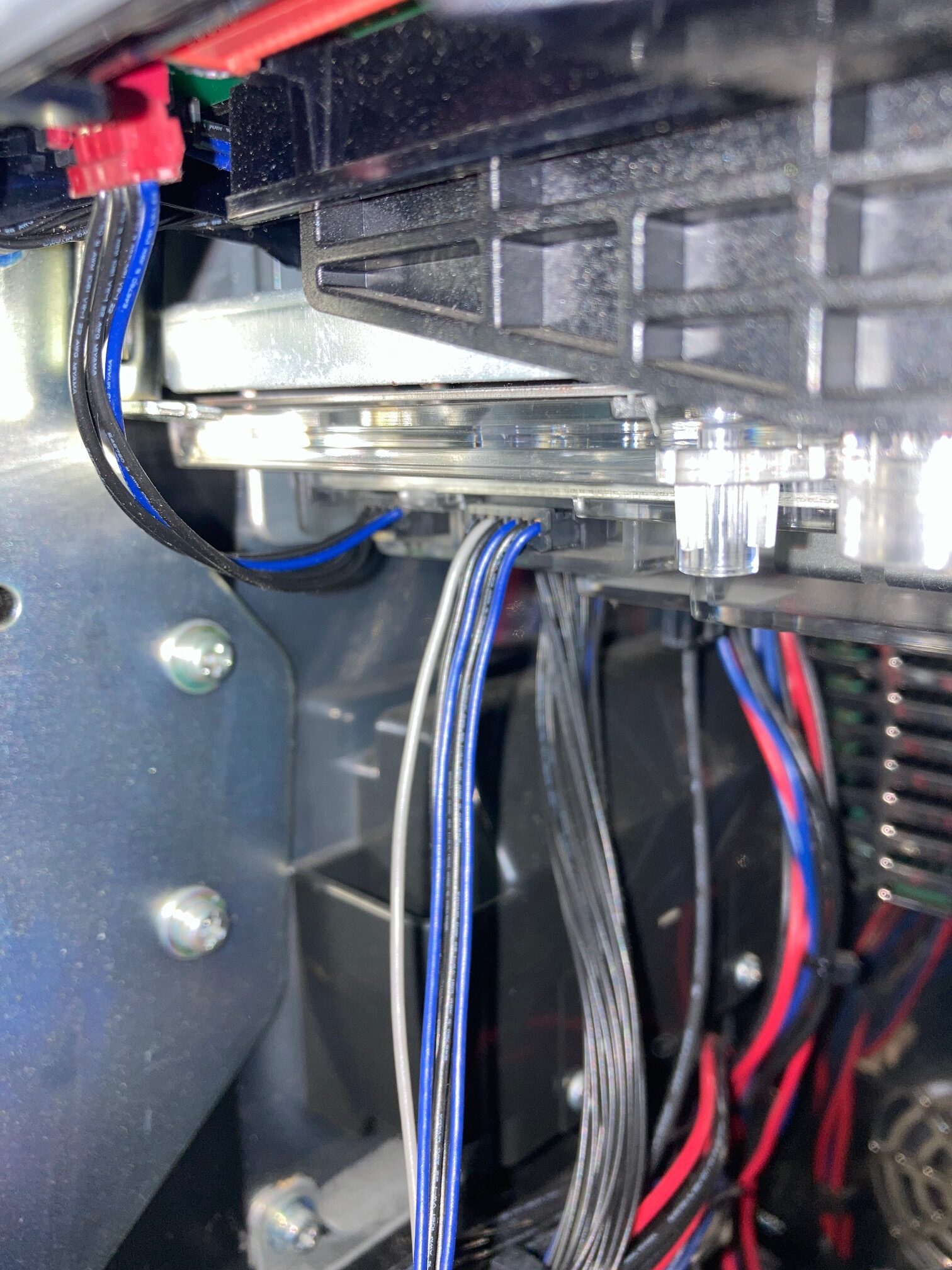

リール横の4ピン(上スピーカー)と6ピン(下とウーハー、茶黒がウーハー)
・リール小さいタイプ(バジ絆2とか)
![](https://pachi007.com/wp-content/uploads/2024/06/IMG_0201.jpg)

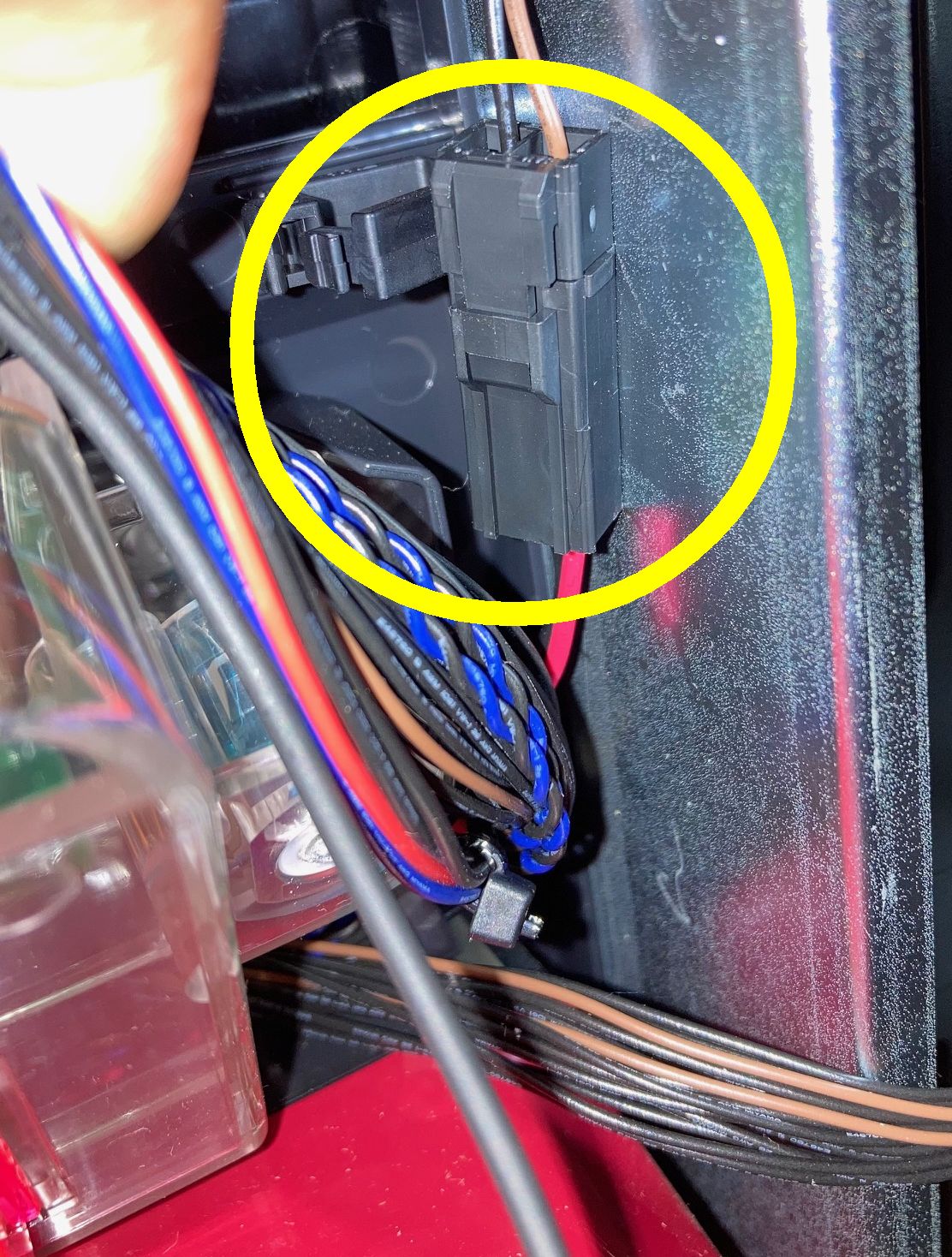

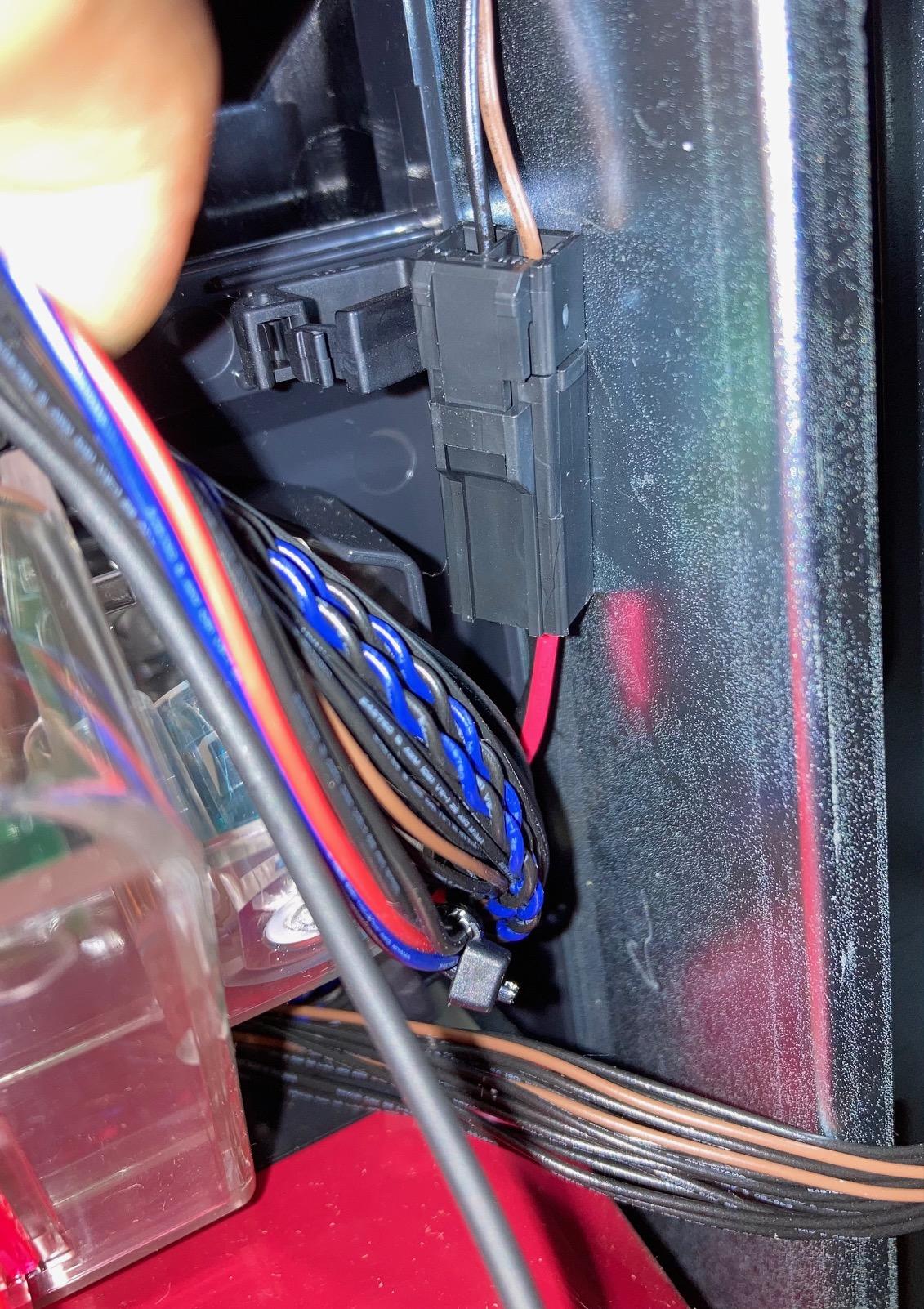

ドアあけて左上辺り(上部プロジェクターの左下)4ピン(上スピーカー)と6ピン(下とウーハー、端っこの青黒がウーハー)
どちらも少し奥まって他の線に隠れてます。
後日もう少し詳しくボリューム記事に追記します!
いつもブログを拝見させて頂いております!
私もZEEG筐体のボリューム位置が分からず困っているので教えて頂けると嬉しいです!
最近の台は配線がややこしいですね。
家スロ好きさん、コメントありがとうございます。
Wさんのコメントの方に画像載せましたのでご参照下さい。
後日記事内にも追記します!
不明点などあればまたコメントください。
